背景

多WAN口路由器可以起到叠加带宽、链路备份等作用。在实际生活中多WAN口路由器得到了广泛的应用,但是由于端口数量限制,实际的生活中通常仅能使用双WAN口、三WAN口进行通信等。TL-ER6520G可在一个物理端口上划分多个虚拟子接口,可以同时向多个猫进行拨号操作,在一个物理端口上实现多WAN口路由器的功能。

拓扑结构

如下图所示,TL-ER6520G的WAN1口接在前端交换机的24端口,交换机的1-10端口接了10台调制解调器,可通过设置实现在WAN1口同时拨通这10条线路。

adsl,打不开192.168.1.1,修改无线路由器密码,在线测试网络速度,password是什么,wlan是什么网络



在TL-ER6520G里的设置

1、复位路由器,手动配置PC1的IP地址、网关、子网掩码等参数,进入路由器管理界面。在基本设置--端口设置里设置端口1的链路类型为trunk。

adsl,打不开192.168.1.1,修改无线路由器密码,在线测试网络速度,password是什么,wlan是什么网络



2、在基本设置—VLAN设置里添加VLAN10-20,端口都设置为1。

adsl,打不开192.168.1.1,修改无线路由器密码,在线测试网络速度,password是什么,wlan是什么网络



3、在基本设置—区段设置里添加区段WAN1。

adsl,打不开192.168.1.1,修改无线路由器密码,在线测试网络速度,password是什么,wlan是什么网络



4. 在区段WAN1里添加eth接口wan1_eth10,vlan ID为10。

adsl,打不开192.168.1.1,修改无线路由器密码,在线测试网络速度,password是什么,wlan是什么网络

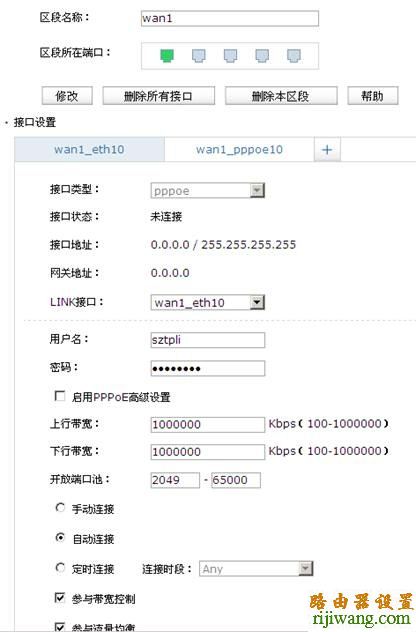

5、在WAN1区段新建pppoe接口wan1_pppoe10,LINK接口为wan1_eth10,输入宽带运营商提供的用户名和密码,点击保存。

adsl,打不开192.168.1.1,修改无线路由器密码,在线测试网络速度,password是什么,wlan是什么网络



6、依次新建eth端口wan1_eth11---wan1_eth19,vlan ID依次为11—19。新建pppoe接口wan1_pppoe11—wan1_pppoe19,link接口依次为wan1_eth11—wan1_eth19,分别输入运营商提供的用户名和密码,点击保存。

adsl,打不开192.168.1.1,修改无线路由器密码,在线测试网络速度,password是什么,wlan是什么网络



7、在传输控制—NAT设置里添加10条NAPT条目,源地址都是LAN地址段,出接口依次为wan1_pppoe10---wan1_pppoe19。

adsl,打不开192.168.1.1,修改无线路由器密码,在线测试网络速度,password是什么,wlan是什么网络



交换机设置

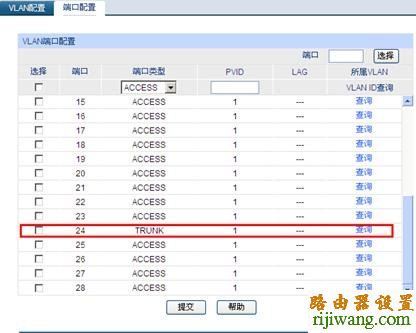

1、进入TL-SL2428管理界面,在VLAN—端口设置里设置24号端口的端口类型为TRUNK。

adsl,打不开192.168.1.1,修改无线路由器密码,在线测试网络速度,password是什么,wlan是什么网络



2、在VLAN—VLAN配置里添加vlan10,端口为1、24;vlan11,端口为2、24;vlan12,端口为3、24;vlan13,端口为4、24;vlan14,端口为5、24;vlan15,端口为6、24;vlan16,端口为7、24;vlan17,端口为8、24;vlan18,端口为9、24;vlan19,端口为10、24。

adsl,打不开192.168.1.1,修改无线路由器密码,在线测试网络速度,password是什么,wlan是什么网络



此时,就可以在路由器的WAN1口正常进行拨号了。
