现在路由器已经进入“802.11ac Wave 2”时代，作为这个领域中的领军者，网件再一次把家用路由器推向了另一个巅峰，那就是R8500夜鹰X8路由器。下面就详情来看看网件R8500夜鹰X8拆解了解下！

随着智能产品的不断丰富，手机、平板、电视盒、现在就连SD卡都会加上个Wifi功能，无线传输确实方便，但随着设备的越来越多，问题也接踵而来，特别是各种产品之间的无线收发能力又各不相同，带来的最大困扰莫过于WIFI信号差，上网卡出翔特别是智能电视机的WIFI这也是我最深刻的体验，为了增加路由器的信号强度，出了形形色色的方法，而路由器厂家们也是下足了工夫，增加天线的数量、强大发射的功率、增大天线的增益等，但在天线上加电我还是头一回听说。

网件“夜鹰”X8R8500就是这样做的，相比单纯的，给天线上电，制成有源天线来扩大信号范围不失为一个一举多得的好方法。改造天线增强信号最大的弊端是天线的个头增大，除了无法直接连接到路由器之外，造型古怪又不适合放置，与现代家装格格不入。而有源天线能保证在很小体积上实现更好的信号，因此在造型上有更多可以发挥的空间。

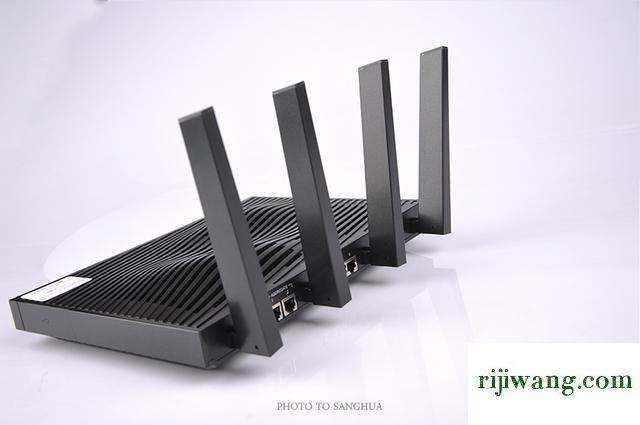

不过这里我要吐槽的是R8500真不是一般的大，个头出乎我的预料，无论是个头还是重量都有DVD有得一拼，不过4条有源天线要说在外观上和普通的天线有什么不同我还真没看出来。

好吧上工具进一步挖掘，为了防止拆机，网件“夜鹰”X8R8500用的是内六角螺丝，但还是没挡住我的好奇心，杰科美多功能螺丝刀伺候。

拆机需谨慎，防静电保护手环是必不可少的，螺丝最好找个磁铁吸上或者用这种手环吸上，避免装回时找不到。

去掉中间2枚螺丝却发出仍然无法打开，仔细研究发现脚贴上还有秘密。

去掉脚贴可以看到，每个脚贴下还藏有螺丝。

往后轻推即可打开后盖。

WIFI连接线部分用黑色胶布覆盖，除了起到进一步固定的作用外，一定程序上还起到坑接口氧化的用途。

进一步拆解前,需要把这些黑色胶布清理。

可以看到用到了12条连接线之多，从连接方式上看，上方的4个天线采用2.4G和5G共用设计，下方也有4个5G连接口应该还隐藏了4条天线。

天线用ipex接口连接，保证了接口的稳定性，同时采用镀金接口，减少损耗。

将主板和机壳分离。

继续分离4条有源天线，网件“夜鹰”X8R8500采用了有源天线的设计，其独特性决定了不可替换，因此这里没有采用SMA接口的分体式设计。

天线上这一大片电路板上还有这么多的元件还是第一次看到，一般都为不同造型的附铜皮，可见这里有不少的秘密。

细细分析，电路板上2路信号分别引入，2.4G及5G。R63位置应该是过压保护。而黑色3解的贴片应该是电压转换，可见这2条引出的信号不单单是WIFI信号，其中还有弱电，最小的白色贴片就陶瓷贴片用来过滤让信号更为纯净。因为放大之后虽然信号得到了增强，但相应的信噪比增加，往往会带来杂讯，陶瓷贴片的存就是用来过滤掉这些杂讯，减少干扰降低衰减。因为是独家专利，因此不是个人简单能看穿的，以上只是自己的推测。

这个5250C一直没有查到参数，不知道是个啥，也猜不透，也不明白为啥只有5G的路线上有这大个头，而顶部这个倒Y字型应该就是把两路合成一路，通过ipex接口连接到上方的天线。
