TP-Link TD-W89941N V5.0一体机ADSL无线路由模式设置

路由器设置 2016-01-08 0 1511字
- N +

本文介绍了TP-Link TD-W89941N V5.0路由一体机的ADSL无线路由模式设置方法,ADSL无线路由模式指的是TD-W89941N路由一体机同时充当“猫”(ADSL Modem)和无线路由器的角色,用户不必再准备其他的猫(Modem)了。

步骤一:查看TD-W89941N版本号

在TD-W89941N路由一体机的底部找到标贴位置,标贴 Serial Number 栏中的 Ver(即Version/版本)标注即硬件版本。如下图:

TP-Link路由器设置,192.168.1.1登录页面,路由器限制网速,qqip代理软件,如何接网线,如何设置路由器限速

步骤二:设置电脑IP地址

在设置TD-W89941N V4.0路由一体机之前,需要把电脑的IP地址设置为自动获取(动态IP),如下图所示。如果不会设置,可以阅读文章:电脑动态IP地址的设置方法。

TP-Link路由器设置,192.168.1.1登录页面,路由器限制网速,qqip代理软件,如何接网线,如何设置路由器限速

步骤三:TD-W89941N一体机安装

把电话线插在TD-W89941N一体机的ADSL接口;在准备一根网线,网线一头连接计算机,另一头连接TD-W89941N一体机上LAN接口,电视机顶盒连接iTV接口,如下图所示:

TP-Link路由器设置,192.168.1.1登录页面,路由器限制网速,qqip代理软件,如何接网线,如何设置路由器限速

注意问题:按照上图中的方法把TD-W89941N无线路由一体机接入网络环境中,接通电源后,确认指示灯正常。接入电话线后,确保ADSL指示灯由闪烁变为常亮,否则检查电话线路或者换设备测试线路是否正常。

步骤四:设置TD-W89941N路由一体机

1、在浏览器地址栏中输入:192.168.1.1,并按下回车按键。(192.168.1.1打不开?请阅读文章:TP-Link路由器192.168.1.1打不开解决办法)

TP-Link路由器设置,192.168.1.1登录页面,路由器限制网速,qqip代理软件,如何接网线,如何设置路由器限速

2、如果是第一次登录,需要设置路由器的管理密码。如果已经设置好管理密码,请直接输入密码进入管理界面。

TP-Link路由器设置,192.168.1.1登录页面,路由器限制网速,qqip代理软件,如何接网线,如何设置路由器限速

温馨提示:请牢记设置的登录密码,如果忘记了登录密码,只能把路由器恢复出厂设置。

3、选择系统模式:点击“设置向导”——>“ ADSL接入(电话线):将设备设置为ADSL无线路由模式”——>“下一步”。

TP-Link路由器设置,192.168.1.1登录页面,路由器限制网速,qqip代理软件,如何接网线,如何设置路由器限速

4、设置PVC参数:若知道PVC值则直接填入相应位置,否则勾选“开启PVC自动搜索”——>“下一步”。

TP-Link路由器设置,192.168.1.1登录页面,路由器限制网速,qqip代理软件,如何接网线,如何设置路由器限速

5、选择上网方式:选择“PPPoE(DSL虚拟拨号)”——>“下一步”。

TP-Link路由器设置,192.168.1.1登录页面,路由器限制网速,qqip代理软件,如何接网线,如何设置路由器限速

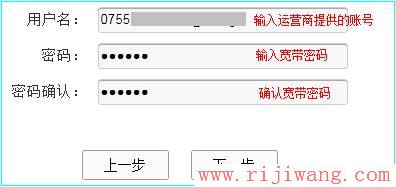

6、填写宽带账号和密码:“上网账号”填写你的宽带用户名——>“上网口令”填写你的宽带密码——>“下一步”。

TP-Link路由器设置,192.168.1.1登录页面,路由器限制网速,qqip代理软件,如何接网线,如何设置路由器限速

7、设置无线网络:“无线状态”选择:启用——>设置“SSID”,SSID就是无线网络的名称——>勾选“WPA-PSK/WPA2-PSK”——>设置“PSK密码”,PSK密码就是无线网络的密码——>“下一步”。

TP-Link路由器设置,192.168.1.1登录页面,路由器限制网速,qqip代理软件,如何接网线,如何设置路由器限速

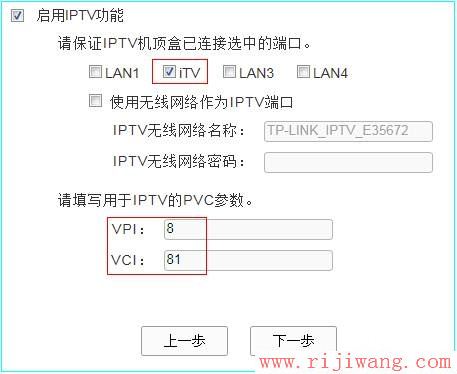

8、设置IPTV功能:勾选“启用IPTV功能”和“iTV”——>输入IPTV服务商提供的PVC参数(如不清楚请咨询宽带服务商)——>单击 下一步。

TP-Link路由器设置,192.168.1.1登录页面,路由器限制网速,qqip代理软件,如何接网线,如何设置路由器限速

注意问题:

(1)、IPTV是宽带运商为用户提供的通过网络观看电视的业务,不同于网络电视,需要在宽带服务商单独开通IPTV业务方可观看。

(2)、如果你没有开通IPTV功能,则不用勾选“启用IPTV功能”和“iTV”,直接点击“下一步”,跳过本步骤。

(3)、如需使用无线来观看IPTV,请勾选 使用个无线网络作为IPTV端口,并设置相应的无线参数。

(4)、再未启用IPTV功能时,TD-W89941N上的iTV接口可以用来连接电脑上网。

9、确认参数:在“参数摘要”中检查相关参数,确认无误后点击“保存”。

TP-Link路由器设置,192.168.1.1登录页面,路由器限制网速,qqip代理软件,如何接网线,如何设置路由器限速

10、设置完成:等待参数配置完成,然后点击“完成”。

TP-Link路由器设置,192.168.1.1登录页面,路由器限制网速,qqip代理软件,如何接网线,如何设置路由器限速

步骤五:检查设置是否成功

TD-W89941N无线路由一体机重启后,重新进入设置界面,点击“运行状态”,然后查看“WAN口状态”中类型为PPPoE的条目,若IP地址不为0.0.0.0,则表示设置成功。

TP-Link路由器设置,192.168.1.1登录页面,路由器限制网速,qqip代理软件,如何接网线,如何设置路由器限速

如果IP地址后面没有任何地址信息,全部显示0.0.0.0,说明设置有问题,用户需要认真检查相关的设置步骤。
